Bobine bloc
Une seule unité peut alimenter plusieurs cylindres par des fils haute tension.
Moteur essence et système d’allumage
Détecter une panne d’allumage : confirmer le cylindre et la cause
Ratés moteur, ralenti irrégulier, manque de puissance, démarrage difficile ou codes P0300 à P035x peuvent venir des bougies et bobines, mais aussi de l’injection, de l’admission, de la compression, du faisceau ou de la commande calculateur.

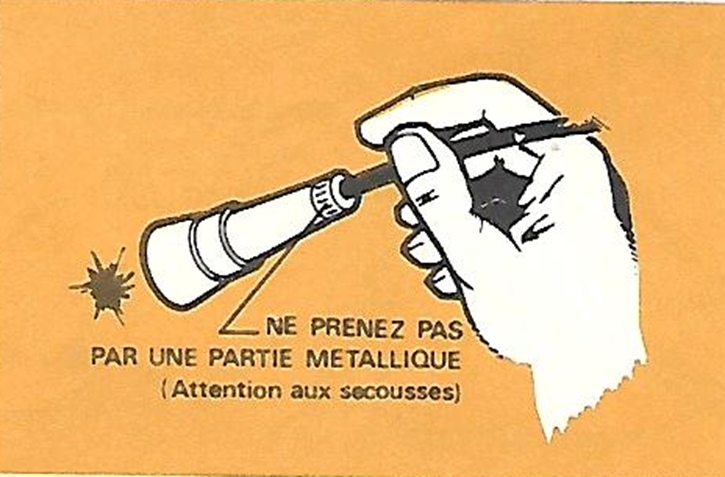

Sécurité haute tension : ne retire pas les fils de bougie ou les bobines moteur tournant et ne provoque pas d’étincelle contre le bloc. Utilise un testeur adapté, le schéma et les procédures du véhicule.
Fonctionnement
La bobine transforme la basse tension en impulsion haute tension
Le calculateur commande le circuit primaire de la bobine. La variation du champ magnétique produit une tension élevée qui traverse la bougie et crée l’étincelle dans le mélange air-carburant comprimé.
BatterieFournit la basse tension
CalculateurDétermine l’instant d’allumage
Commande primaireCharge puis coupe la bobine
BobineCrée la haute tension
BougieProduit l’étincelle
CombustionDépend aussi de l’air, du carburant et de la compression
Une étincelle visible à l’air libre ne prouve pas sa qualité sous compression. Le besoin de tension augmente avec la pression, l’écartement et les conditions du mélange.
Étincelle perdue
Une bobine peut alimenter deux bougies simultanément selon l’architecture.
Bobine crayon
Une bobine individuelle est directement placée sur chaque bougie.
Module intégré
L’étage de puissance peut être dans la bobine ou dans le calculateur moteur.
Orientation
Les symptômes les plus fréquents
Ralenti irrégulier
Bougie, bobine, injecteur, prise d’air, compression ou distribution.
Voyant moteur
Ratés détectés, circuit de bobine ou conséquences sur mélange et catalyseur.
Manque de puissance
Raté sous charge, bougie, bobine, pression carburant, turbo ou mécanique.
Démarrage difficile
Allumage global, batterie, capteurs de régime, injection ou compression.
À-coups en charge
Isolation de bobine, bougie usée, mélange pauvre ou pression élevée.
Panne par humidité
Connecteur, fils haute tension, fissure, puits de bougie ou isolement.
Odeur de carburant
Cylindre non brûlé, injecteur ou allumage ; protéger le catalyseur.
Bobine échauffée
Bougie usée, temps de charge, alimentation, module ou défaut interne.
Diagnostic OBD
Lire les défauts, les compteurs de ratés et les données figées
| Code / information | Signification générale | Interprétation correcte |
|---|---|---|
| P0300 | Ratés multiples ou aléatoires | Rechercher cause commune : carburant, admission, capteur, distribution, alimentation ou plusieurs composants |
| P0301, P0302… | Raté identifié sur un cylindre | Comparer bougie, bobine, injecteur, compression et étanchéité du cylindre |
| P0351, P0352… | Circuit primaire/secondaire de bobine selon cylindre | Contrôler bobine, connecteur, faisceau, alimentation, commande et calculateur |
| Compteurs de ratés | Nombre de combustions manquées par cylindre | Observer ralenti, charge, régime, température et moment d’apparition |
| Corrections carburant | Adaptation du mélange | Une correction importante peut orienter vers prise d’air, carburant ou mesure d’air |
| Données figées | Conditions présentes à l’enregistrement | Conserver régime, charge, température et vitesse avant effacement |
Le diagnostic doit commencer avant l’effacement. Les données figées et les compteurs indiquent souvent si le raté apparaît à froid, au ralenti ou sous charge.
Bougies d’allumage
Référence, état, écartement et montage
- Référence exacte selon moteur
- Indice thermique
- Longueur de filetage et portée
- Résistance et technologie prévues
- Électrodes usées
- Céramique fissurée
- Dépôts, huile ou carburant
- Traces de fuite ou d’arc
- Comparer à la valeur constructeur
- Ne pas déformer une électrode fine au hasard
- Un écart excessif sollicite la bobine
- Un écart incorrect perturbe la combustion
- Puits propre et moteur froid selon procédure
- Filetage engagé à la main
- Couple ou angle prescrit
- Douille adaptée pour protéger la céramique
L’aspect d’une bougie est un indice, pas un verdict isolé. Il doit être comparé entre cylindres et relié à la consommation d’huile, au mélange, à la température et à la compression.
Bobines d’allumage
Inspection avant mesure ou permutation
- Fissure ou gonflement
- Traces de carbone ou d’arc
- Caoutchouc durci ou percé
- Ressort interne et contact
- Huile du couvre-culasse
- Eau ou condensation
- Corrosion
- Débris empêchant le bon appui
- Verrouillage
- Broche reculée
- Oxydation ou échauffement
- Traction du faisceau
- Bougie usée ou mauvais écartement
- Faible alimentation
- Chaleur et vibration
- Huile, eau ou défaut de commande
La résistance peut être mesurable sur certaines bobines, mais pas sur toutes. Les diodes et l’électronique intégrée peuvent rendre une simple mesure ohmique non concluante. Les valeurs du constructeur sont prioritaires.
Circuit primaire
Alimentation, masse, commande et faisceau
- Fusible et relais principal
- Tension sous charge
- Chute de tension positive
- Alimentation commune à plusieurs bobines
- Masse de puissance ou de référence
- Point de masse moteur
- Chute de tension pendant fonctionnement
- Oxydation et fixation
- Impulsion primaire
- Temps de charge
- Signal de commande
- Contrôle à l’oscilloscope selon schéma
- Circuit ouvert ou court-circuit
- Broche endommagée
- Humidité
- Étage de puissance après vérifications
Faible tension batterie : elle peut allonger le temps de charge des bobines, perturber les calculateurs et créer de faux diagnostics. Stabilise l’alimentation en premier.
Test comparatif
La permutation peut confirmer une bobine individuelle
Enregistrer les défauts
Noter le cylindre, les compteurs de ratés et les conditions d’apparition.
Inspecter la bougie et le puits
Ne pas déplacer une bobine dans un puits rempli d’huile ou d’eau sans traiter la cause.
Déplacer une seule bobine
Permuter avec un cylindre sain lorsque les références sont identiques et la procédure le permet.
Effacer seulement ce qui est nécessaire
Reproduire le défaut dans les mêmes conditions sans essai prolongé avec ratés sévères.
Observer le déplacement
Si le raté suit la bobine, sa responsabilité devient probable ; s’il reste, poursuivre le diagnostic du cylindre.
Traiter la cause associée
Bougie, huile, connecteur, alimentation ou commande pour protéger la pièce neuve.
Ne permute pas au hasard une bobine de référence différente. Les formes, connecteurs, stratégies et caractéristiques électriques peuvent varier.
Raté sans défaut d’allumage confirmé
Injection, admission, compression et synchronisation
- Injecteur bouché, bloqué ou fuyard
- Alimentation et commande
- Pression de carburant
- Carburant contaminé
- Prise d’air localisée
- Joint de collecteur
- PCV ou durite
- Soupape encrassée selon moteur
- Compression faible
- Soupape ou siège
- Segments ou piston
- Joint de culasse
- Distribution décalée
- Capteur vilebrequin / arbre à cames
- Calage variable
- Alimentation calculateur
Un raté est un défaut de combustion. Il faut prouver si l’étincelle, le carburant, l’air ou la compression manque avant de remplacer la bobine.
Assistant D.R.E.
Quelle zone contrôler en premier ?
Comparer bougie, bobine, injecteur et compression du cylindre
Conserve les données, inspecte le puits puis utilise une permutation contrôlée si les bobines sont identiques.
Méthode D.R.E.
Du raté moteur à la cause confirmée
Identifier le moteur
VIN, code moteur, architecture de bobines, bougies et historique d’entretien.
Lire avant d’effacer
Codes, compteurs de ratés, données figées, corrections et tension batterie.
Inspection visuelle
Bougies, bobines, fils, connecteurs, huile, eau, carbone et traces d’arc.
Comparer les cylindres
Bougie, bobine, injecteur, température, contribution et compression.
Tester le circuit primaire
Alimentation, masse, commande, chute de tension et signal calculateur.
Contrôler la haute tension en sécurité
Testeur et oscilloscope adaptés, sans créer d’arc libre ni exposer les calculateurs.
Écarter carburant et mécanique
Injecteur, pression, prise d’air, compression, distribution et capteurs de position.
Réparer et valider
Couples, connecteurs, effacement raisonné, essai et nouveaux compteurs de ratés.
Points atelier
Ce qui évite une panne répétitive
01
Monter la bonne référence
La bobine et la bougie doivent correspondre au VIN, au moteur et à l’application.
Contrôle
Référence OE, forme, connecteur, longueur et indice thermique.
Risque
Ratés, surchauffe, mauvais contact ou dommage moteur.
02
Traiter l’huile et l’eau
Un joint de couvre-culasse ou une infiltration peut dégrader l’isolement d’une bobine neuve.
Contrôle
Puits sec, propre, joint et drainage.
Risque
Arc haute tension et nouvelle panne rapide.
03
Respecter le montage des bougies
La céramique, le filetage et la portée exigent une douille et un couple adaptés.
Contrôle
Moteur froid selon procédure, filetage à la main et couple exact.
Risque
Céramique fissurée, fuite, filetage arraché ou surchauffe.
04
Valider sous les mêmes conditions
Un défaut sous charge peut disparaître au ralenti et revenir lors de l’essai.
Contrôle
Compteurs, charge, température, corrections et scan final.
Risque
Déclarer la réparation correcte sans avoir reproduit la panne.
Catalyseur : évite de faire fonctionner longtemps un moteur avec des ratés sévères et du carburant imbrûlé dans l’échappement.
Validation
Contrôle final du système d’allumage
Bougies de la bonne référence
Couple de serrage respecté
Puits secs et propres
Bobines et connecteurs correctement enclenchés
Alimentation et commande conformes
Aucun raté au ralenti
Aucun raté sous charge contrôlée
Corrections carburant cohérentes
Aucun défaut P030x / P035x récurrent
Scan final et essai validés
À éviter
Les anciennes méthodes dangereuses ou trompeuses

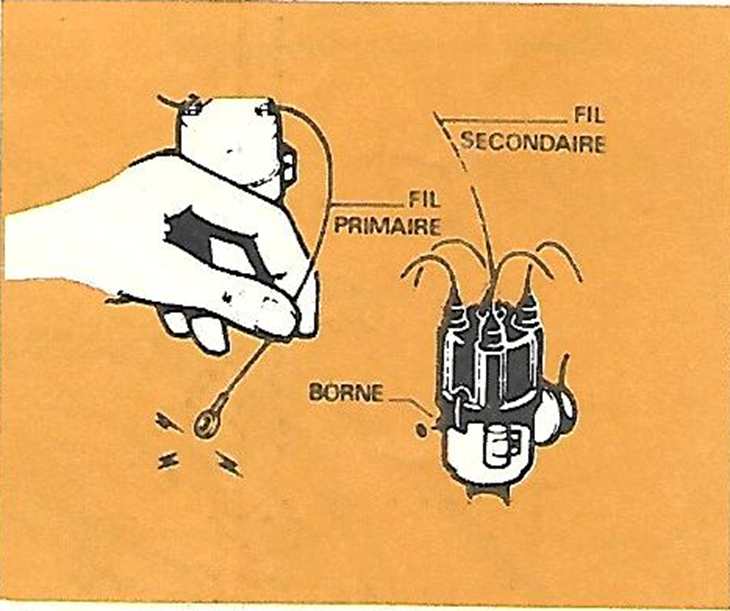

La haute tension peut provoquer un choc, un arc ou endommager l’électronique.
Cette méthode expose aux arcs et ne mesure pas la qualité sous compression.
Injecteur, prise d’air et compression peuvent produire le même code de raté.
Le déplacement de la panne devient impossible à interpréter.
Indice thermique, portée, longueur et résistance doivent être corrects.
Les conditions exactes du raté peuvent être perdues.
Diagnostic allumage D.R.E.
Préparer une demande d’intervention
Renseigne les conditions exactes afin de distinguer bougie, bobine, circuit électrique, injecteur et mécanique.
